LEJ : POS80D

1. PRE REQUIS

  • Connaissances de base en réseaux informatiques
  • 1x PC pour configurer l'imprimante
  • Réseau : 1x câble RJ45
  • Star Vision : 1x câble LEJ SERIAL-M80
  • Star Touch : 1x câble LEJ SERIAL-ESTEREL

2. MEMO

Baud rate Data Stop bit Parity Flow control
9600 8 1 none hardware



Factory address Preferred address Port
192.168.0.31/24 10.10.0.99/24 9100

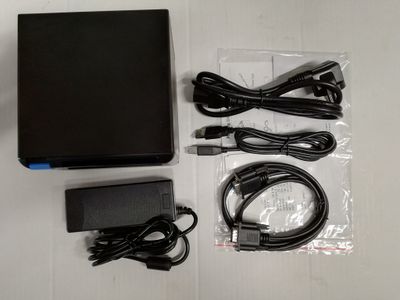

3. PACKAGE

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.

  • 1x imprimante
  • 1x bloc d'alimentation 24V
  • 1x câble secteur
  • 1x câble série
  • 1x câble USB
  • 1x rouleau de papier
  • 1x CD-ROM
  • 1x manuel



4. CONNECTIQUE, BOUTONS

Lej-pos80d-back.jpg Lej-pos80d-connectors-detail.jpg

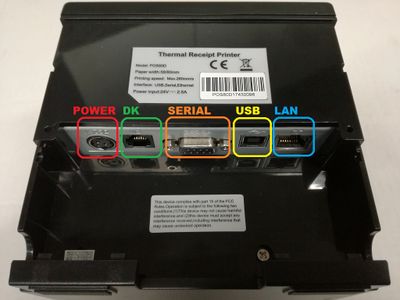

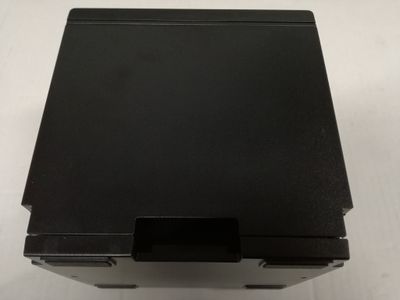

1. Retirer la plaque arrière. 2. Connecteurs en-dessous de la plaque.
3. Boutons sur le front.



5. DIPSWITCHES

Il n'y a pas de dipswitches sur cette imprimante.

6. PAPIER

Cette imprimante peut sortir le ticket en haut ou en frontal.

6.1 Impression frontale : sens normal

Lej-pos80d-push-open-front.jpg Paper-roll-front-direction.png
1. Ouvrir le capot 2. Placer le papier



6.2 Impression haut : Inversion de la position

Lej-pos80d-back.jpg Lej-pos80d-below.jpg
1. Retirer la plaque arrière 2. Retirer la plaque antidérapante
Lej-pos80d-ground-panel-inserts-to-cut.jpg Lej-pos80d-below-open.jpg
3. Couper les inserts de la plaque arrière 4. Placer la plaque arrière côté plat
Lej-pos80d-back-open.jpg Lej-pos80d-inverted-open.jpg

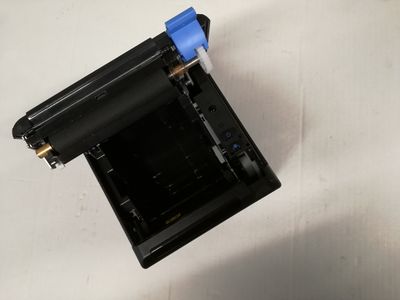

5. Placer la plaque antidérapante côté connecteur 6. L'imprimante sort le ticket vers le haut
Lej-pos80d-push-open.jpg Paper-roll-common-direction.png

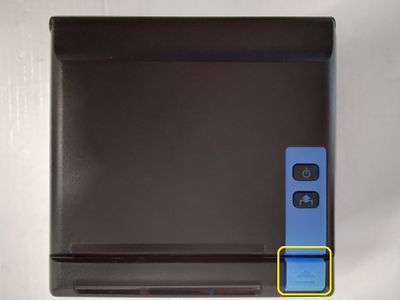

7. Ouvrir le capot 8. Placer le papier



7. SELF-TEST : IMPRESSION DES PARAMETRES

  • Connecter le bloc d'alimentation à l'imprimante
  • Eteindre l'imprimante.
  • Maintenir FEED et l'interrupteur enfoncés, au bout de 5s, l'imprimante sort un papier.

8. CONFIGURATION

  • Eteindre l'imprimante.
  • Imprimer les paramètres : Par défaut l'imprimante a l'adresse 192.168.0.31.
  • Configurer le PC dans le même réseau que l'imprimante en lui attribuant une IP statique, par exemple 192.168.0.10.
  • Connecter le câble réseau au port LAN de l'imprimante au port LAN du PC.
  • Connecter le câble USB de l'imprimante au PC.



8.1 Chargement du logo

  • Préparer un logo au format BMP monochrome d'une largeur de 500 pixels.

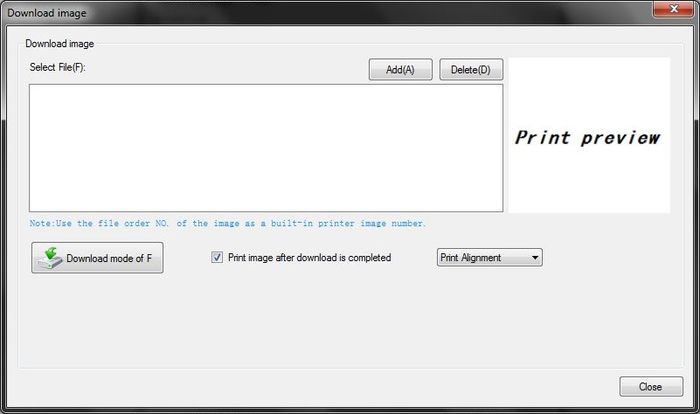

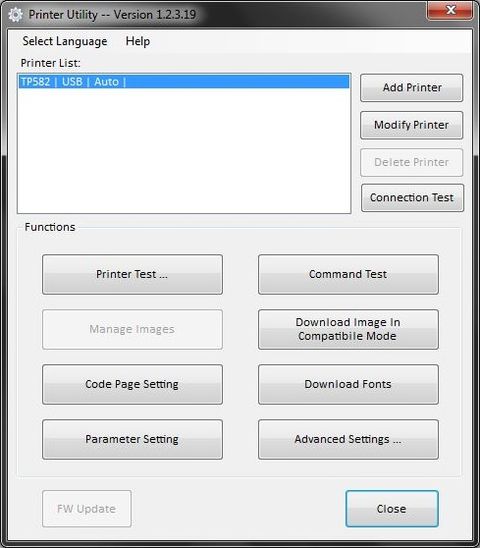

  • Dans Printer Utility, appuyer sur Download Image In Compatible Mode :


  • Ajouter l'image avec Add(A) et charger avec Download mode of F


  • Redémarrer l'imprimante.



8.2 Configuration réseau

External-link.png Lej-pos80d-net-config-status.jpg

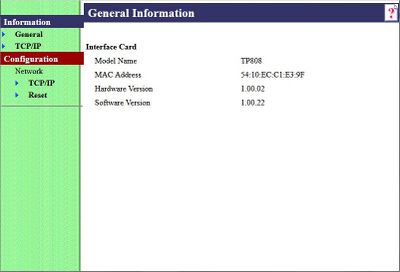

1. Naviguer vers http://192.168.0.31/ 2. La page General Information affiche le statut.
  • Définir Get IP Address sur Manual,
  • Définir IP Address par exemple sur 10.10.0.99,
  • Définir Subnet Mask par exemple sur 255.255.255.0,
  • Définir Default Gateway par exemple sur 10.10.0.254,
  • Valider avec Submit
3. Naviguer vers TCP/IP 4. Paramétrer l'interface réseau.
Lej-pos80d-net-config-please-reset.jpg Lej-pos80d-net-config-please-wait.jpg

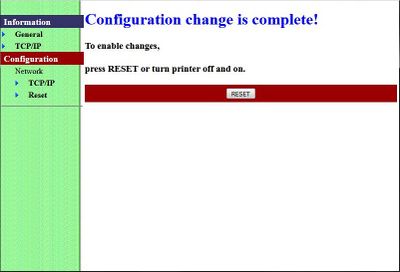

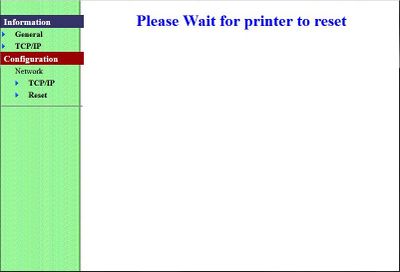

5. Réinitialiser l'imprimante avec Reset 6. Attendre



8.3 Configuration série

  • Eteindre l'imprimante.
  • Connecter le câble.
  • Allumer l'imprimante pour tester l'impression depuis la caisse.

9. COMPATIBILITE ESC/POS AVEC KWISATZ

Intégré dans BASE_WKW3.36

  • Installer le fichier C:\WKW3\LEJ_POS80D.FCI

10. ERREURS

  • Caractères chinois : Recharger les caractères standards PC(858)Europe à l'aide du logiciel de configuation.
