LEJ : POS80C (confidentiel)

1. PRE REQUIS

  • Connaissances de base en réseaux informatiques
  • 1x PC pour configurer l'imprimante
  • Réseau : 1x câble RJ45
  • Star Vision : 1x câble LEJ SERIAL-M80
  • Star Touch : 1x câble LEJ SERIAL-ESTEREL

2. MEMO

Baud rate Data Stop bit Parity Flow control
19200 8 1 none hardware



Factory address Prefered address Eth0 Prefered address WiFi Port
192.168.123.100/24 10.10.0.99/24 10.10.0.90/24 9100

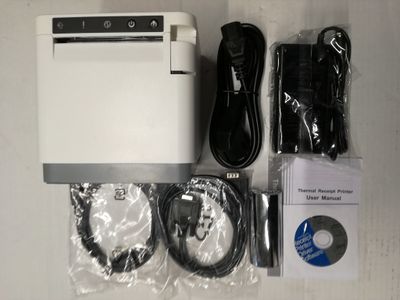

3. PACKAGE

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.

  • 1 imprimante
  • 1 bloc d'alimentation 24V
  • 1 câble secteur
  • 1 câble série
  • 1 câble USB
  • 1 rouleau de papier
  • 1 CD-ROM
  • 1 manuel



4. CONNECTIQUE, BOUTONS

Lej-pos80c-remove-cover.jpg Lej-pos80c-connectors-detail.jpg

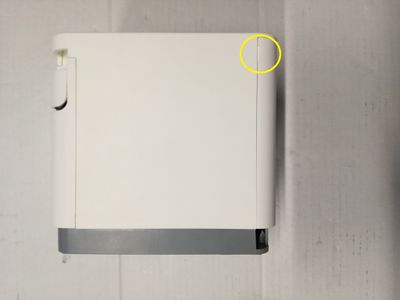

1. Retirer la plaque arrière. 2. Connecteurs en-dessous de la plaque

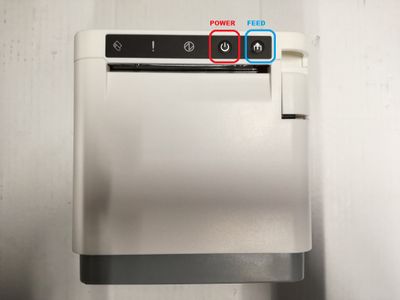

3. Boutons sur le front.



5. DIPSWITCHES

Il n'y a pas de dispwitches sur cette imprimante.

6. PAPIER

Cette imprimante sort le ticket en frontal.

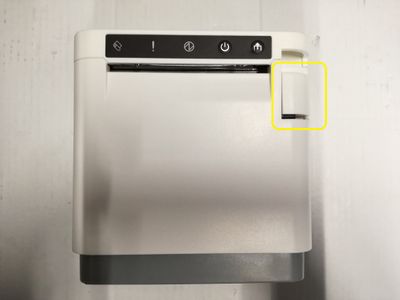

Lej-pos80c-push-open-front.jpg Paper-roll-front-direction.png
1. Ouvrir le capot 2. Placer le papier



7. SELF-TEST : IMPRESSION DES PARAMETRES

  • Connecter le bloc d'alimentation à l'imprimante
  • Eteindre l'imprimante.
  • Maintenir FEED et l'interrupteur enfoncés, au bout de 5s, l'imprimante sort un papier.

8. CONFIGURATION AVEC PRINTER TEST V3.1C

  • Eteindre l'imprimante.
  • Effectuer un self-test, par défaut l'imprimante a l'adresse 192.168.123.100
  • Configurer le PC dans le même réseau que l'imprimante en lui attribuant une IP statique, par exemple 192.168.123.10.
  • Connecter le câble réseau au port LAN de l'imprimante au port LAN du PC.
  • Connecter le câble USB de l'imprimante au PC.



8.1 Chargement du logo

Utiliser des logos au format BMP monochrome.

  • Eteindre l'imprimante
  • Effectuer un self-test
  • Connecter le câble USB de l'imprimante au PC si l'imprimante n'est pas en réseau, sinon configurer et connecter le PC en réseau avec l'imprimante.
  • Préparer un logo au format BMP monochrome d'une largeur de 500 pixels.

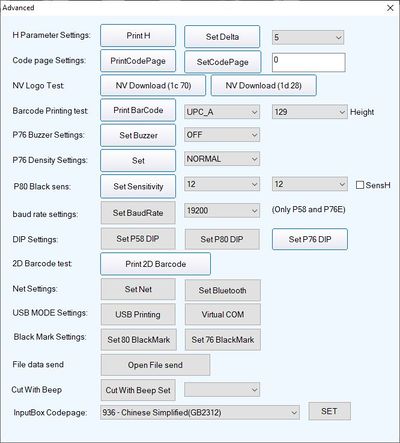

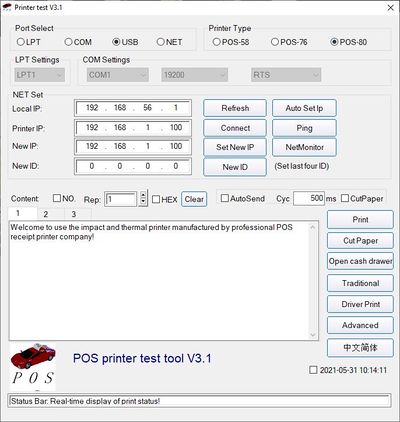

Lej-pos80c-printer-utility-menu.jpg Lej-pos80c-printer-utility-menu-advanced.jpg
1. Exécuter l'utilitaire de configuration 2. Naviguer vers Advanced

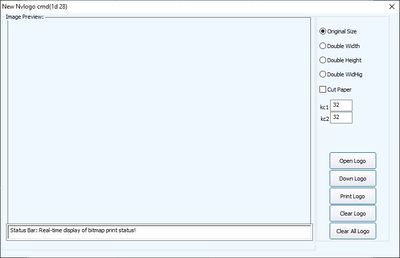

3. Naviguer vers NV Download (1d28) de la section NV logo Test 4. Charger le logo et redémarrer



8.2 Configuration réseau

Le self-test permet de vérifier l'adresse réseau configurée.

  • Eteindre l'imprimante.
  • Effectuer un self-test : Par défaut l'imprimante a l'adresse 192.168.123.100.
  • Configurer et connecter le PC via câble réseau avec l'imprimante en lui attribuant une IP statique, par exemple 192.168.123.10.

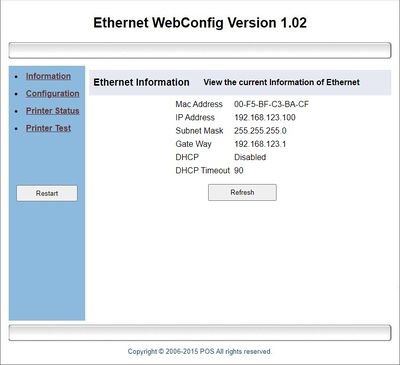

External-link.png Lej-pos80c-web-config-menu.jpg
1. Naviguer vers http://192.168.123.100/ 2. La page Ethernet WebConfig affiche le statut.
  • Définir IP Address sur Fixed IP Address,
  • Définir Device IP Address par exemple sur 10.10.0.99,
  • Définir Subnet Mask par exemple sur 255.255.255.0,
  • Définir Gateway Address par exemple sur 10.10.0.254,
  • Valider avec Save

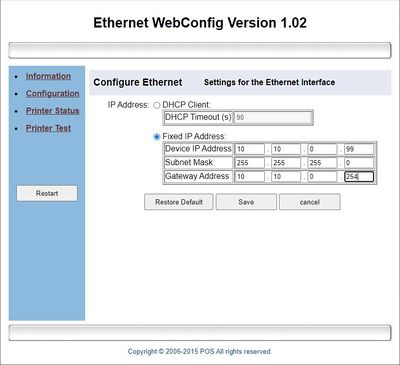

3. Naviguer vers Configuration 4. Paramétrer l'interface réseau.
Lej-pos80c-web-config-restart.jpg Lej-pos80c-web-config-printer-status.jpg

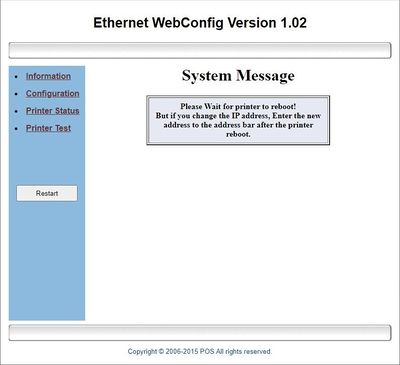

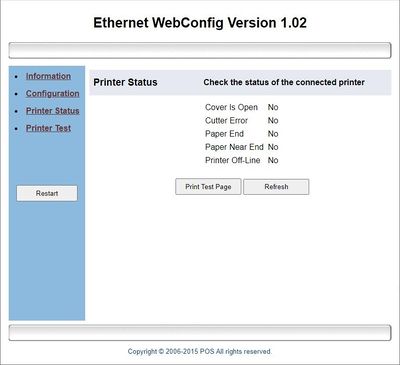

5. Redémarrer l'imprimante avec Restart 6. Attendre avant d'afficher le status



8.3 Configuration WiFi


1. Exécuter l'utilitaire de configuration 2. Naviguer vers Advanced
  • Définir IP Address par exemple sur 10.10.0.90,
  • Définir NetMask par exemple sur 255.255.255.0,
  • Définir GateWay par exemple sur 10.10.0.254,
  • Définir SSID par exemple sur lawcsi,
  • Définir WIFI Key par exemple sur 4590lejeune,
  • Définir Key Type par exemple sur WPA2_AES_PSK,
  • Valider avec Set All

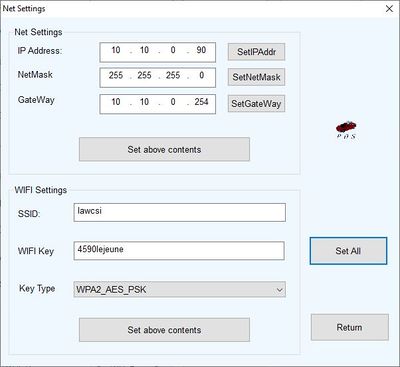

3. Naviguer vers SetNet de la section NetSettings 4. Paramétrerl l'interface réseau.



8.4 Configuration série

Utiliser le câble approprié.

  • Eteindre l'imprimante.
  • Connecter le câble.
  • Allumer l'imprimante pour tester l'impression depuis la caisse.

9. ERREURS

  • Caractères chinois : Recharger les caractères standards à l'aide du logiciel de configuation.
