LEJ : E-66 A TERMINER

1. PRE REQUIS

Baud rate	Data	Stop bit	Parity	Flow control
19200	8	1	none	hardware

Factory address	Prefered address LAN	Prefered address WiFi	Port
192.168.1.100/24	10.10.0.99/24	10.10.0.90/24	9100

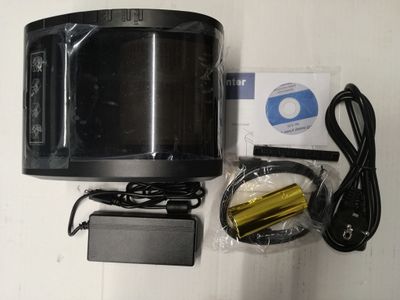

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.

Eteindre l'imprimante.
Effectuer un self-test, par défaut l'imprimante a l'adresse 192.168.1.100
Configurer le PC dans le même réseau que l'imprimante en lui attribuant une IP statique, par exemple 192.168.1.10.
Connecter le câble réseau au port LAN de l'imprimante au port LAN du PC.
Connecter le câble USB de l'imprimante au PC.

8.1 Chargement du logo

Utiliser des logos au format BMP monochrome.

Eteindre l'imprimante
Effectuer un self-test
Connecter le câble USB de l'imprimante au PC si l'imprimante n'est pas en réseau, sinon configurer et connecter le PC en réseau avec l'imprimante.
Préparer un logo au format BMP monochrome d'une largeur de 500 pixels.

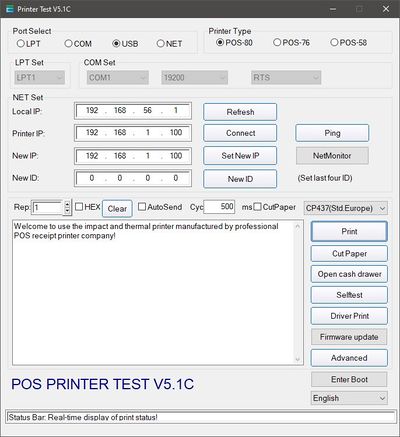

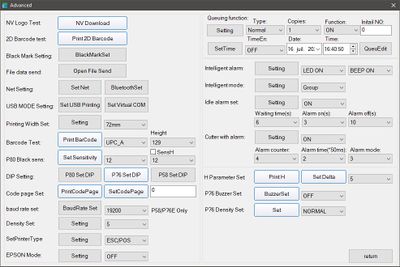

1. Exécuter l'utilitaire de configuration	2. Naviguer vers Advanced

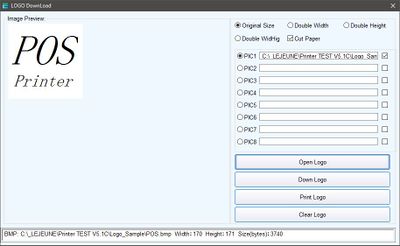

3. Naviguer vers NV Download (1d28) de la section NV logo Test	4. Charger le logo et redémarrer

8.2 Configuration réseau

Le self-test permet de vérifier l'adresse réseau configurée.

Eteindre l'imprimante.
Effectuer un self-test : Par défaut l'imprimante a l'adresse 192.168.1.100.
Configurer et connecter le PC via câble réseau avec l'imprimante en lui attribuant une IP statique, par exemple 192.168.1.10.

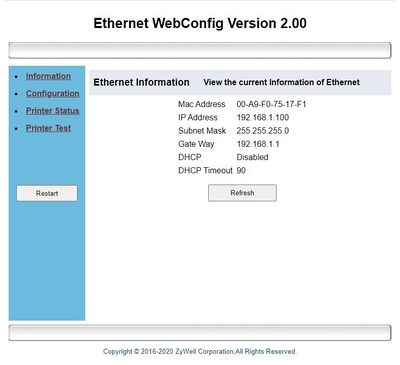

1. Naviguer vers http://192.168.1.100	2. La page Ethernet WebConfig affiche le statut.

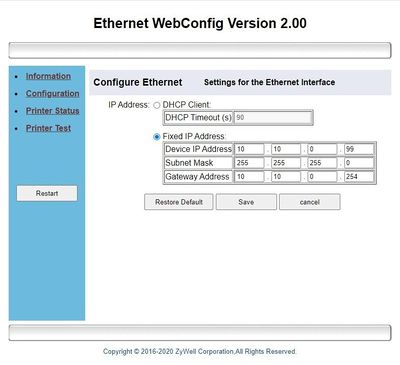

	Définir IP Address sur Fixed IP Address, Définir Device IP Address par exemple sur 10.10.0.99, Définir Subnet Mask par exemple sur 255.255.255.0, Définir Gateway Address par exemple sur 10.10.0.254, Valider avec Save
3. Naviguer vers Configuration	4. Paramètre l'interface réseau

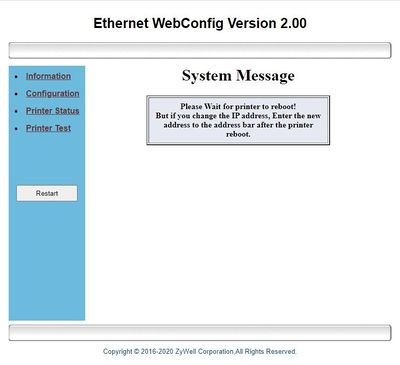

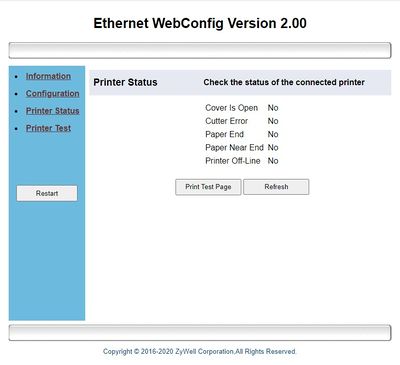

5. Redémarrer l'imprimante avec Restart	6. Attendre avant d'afficher le status

8.3 Configuration Wifi

Le sefl-test permet de vérifier l'adresse réseau configuére.

Eteindre l'imprimante.
Effectuer un self-test
Connecter le câble USB de l'imprimante au PC si l'imprimante n'est pas en réseau, sinon configurer et connecter le PC en réseau avec l'imprimante.


1. Exécutre l'utilitaire de configuration	2. Naviguer vers Advanced

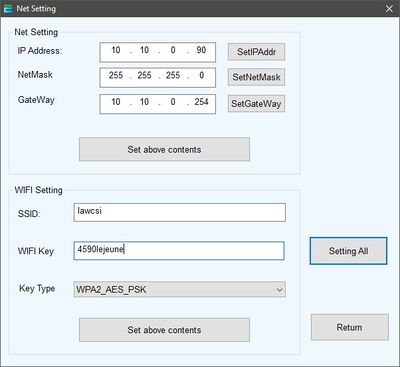

	Définir IP Address par exemple sur 10.10.0.90, Définir NetMask par exemple sur 255.255.255.0, Définir GateWay par exemple sur 10.10.0.254, Définir SSID par exemple sur lawcsi, Définir WIFI Key par exemple sur 4590lejeune, Définir Key Type par exemple sur WPA2_AES_PSK, Valider avec Set All
3. Naviguer vers SetNet de la section NetSettinfs	4. Paramétrer l'interface réseau.

8.4 Configuration série

Utiliser le câble approprié.

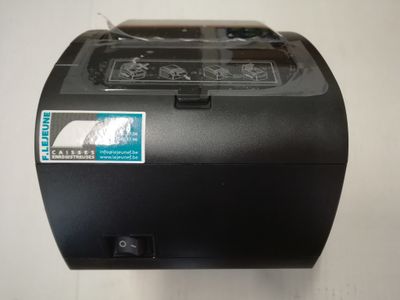

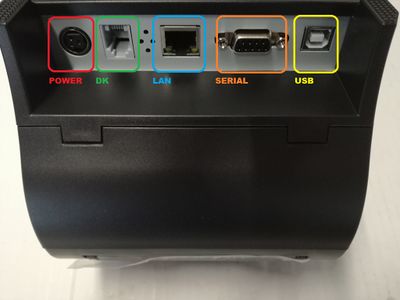

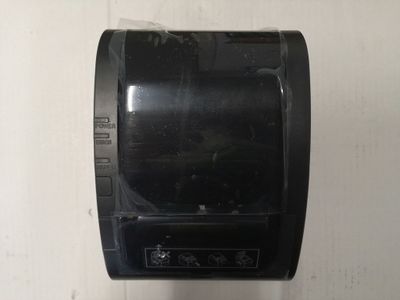

1. Connecteurs à l'arrière	2. Bouton ON/OFF à l'avant

3. Bouton FEED sur le dessus à gauche

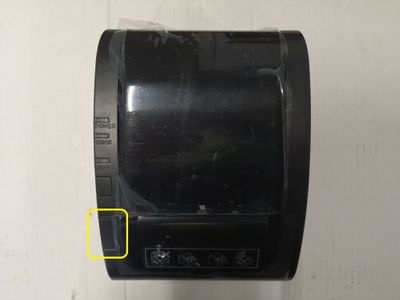

1. Ouvrir le capot	2. Placer le papier
