KIT FL25-M02

Anciennement 5P

1. PRE REQUIS

  • 1 câble RJ45 droit
  • 1 adaptateur DB25-M/RJ4-F

2. CONNECTIQUE

  • Connecter le câble RJ45 à l'adaptateur.

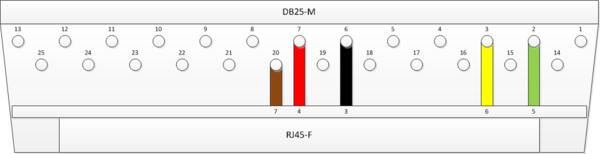

  • Câbler l'adaptateur selon le schéma suivant :
DB25-M Pin - Couleur
FL25-M02.png 1 -
2 - Vert
3 - Jaune
4...5 -
6 - Noir
7 - Rouge
8...19 -
20 - Brun
21...25 -
