EPSON: TM-U220B

Cette imprimante convient pour une utilisation en cuisine.

1. PRE REQUIS

  • 1x rouleau 80mm non thermique.
  • 1x cartouche Epson BR
  • 1x câble RJ45
  • Star Vision : 1x Kit FL25-M02
  • Star Touch : 1x Kit FL25-M03

2. MEMO

Interface DP1 DP2 Logo (px)
Série DP OFF 2 ON -
USB DP OFF 2 ON -

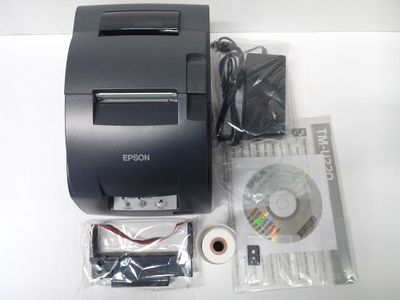

3. PACKAGE

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.




1x imprimante

1x bloc d'alimentation 24V

1x câble secteur

1x rouleau de papier

1x CD-ROM

1x manuel



4. CONNECTIQUE, BOUTONS

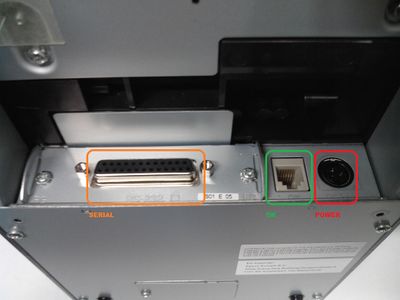

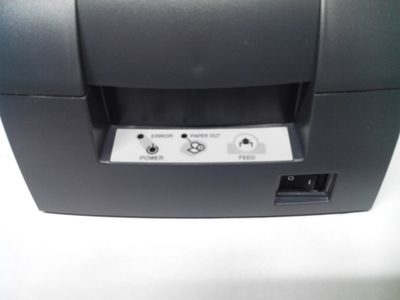

 1. Connecteurs à l'arrière  2. Boutons en face avant



5. DIPSWITCHES

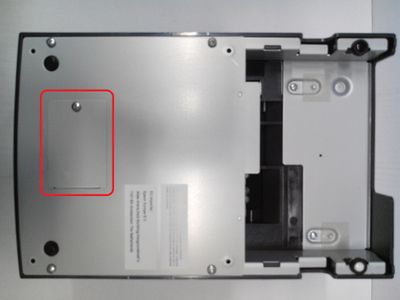

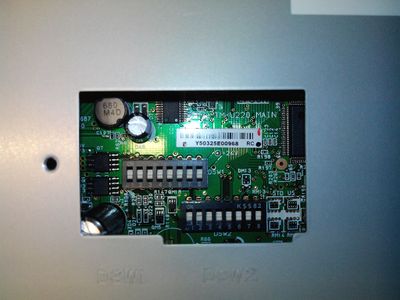

1. Retourner l'imprimante, dévisser la trappe ventrale 2. Dipswitches



Cette imprimante utilise du papier non thermique de 80mm et des cartouches.



6.1 Papier

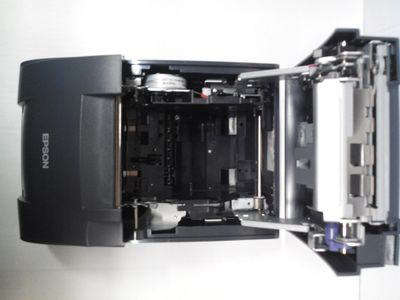

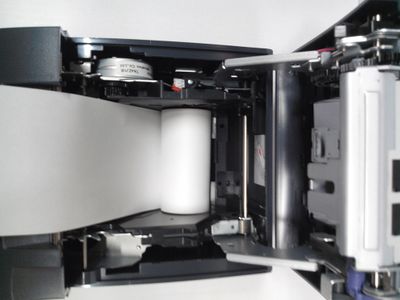

1. Ouvrir le capot 2. Insérer le rouleau de papier queue vers le haut.





6.2 Cartouche

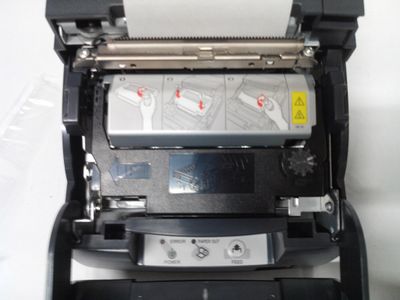

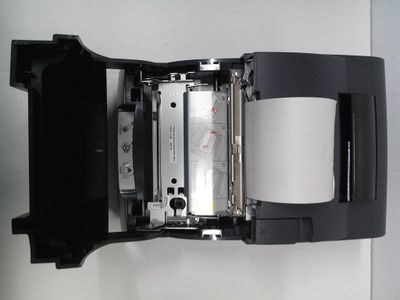

1. Ouvrir le capot 2. Insérer la cartouche



7. SELF-TEST: IMPRESSION DES PARAMETRES

  • Connecter le bloc d'alimentation à l'imprimante
  • Eteindre l'imprimante.
  • Maintenir FEED et appuyer 1x sur l'interrupteur, au bout de 3s, l'imprimante sort un papier.

8. CONFIGURATION SERIE

  • Eteindre l'imprimante.
  • Configurer les dipswitchs.
  • Utiliser l'adaptateur requis.
  • Allumer l'imprimante pour tester l'impression depuis la caisse.
