EPSON: TM-T20III

1. PRE REQUIS

2. MEMO

Factory address Preferred address Port
DHCP 10.10.0.99/24 9100




3. PACKAGE

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.




1x imprimante

1x bloc d'alimentation 24V

1x câble secteur

1x rouleau de papier

1x patte de fixation murale

1x manuel



4. CONNECTIQUE, BOUTONS

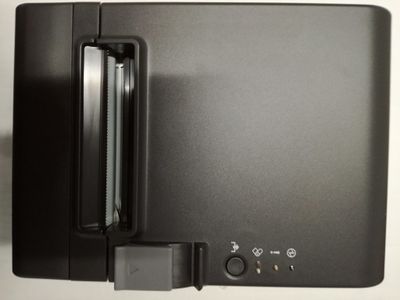

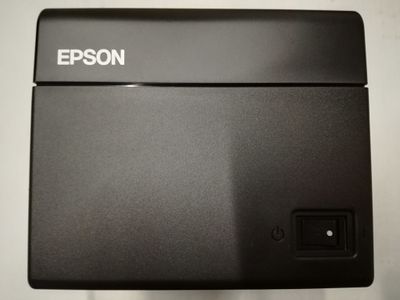

1. Bouton sur l'avant. 2. Bouton pour ouvrir l'imprimante.

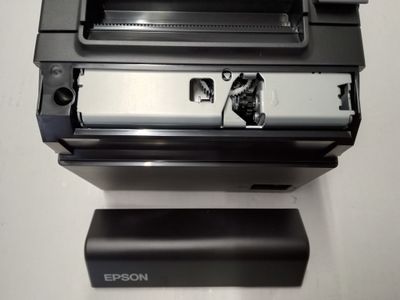

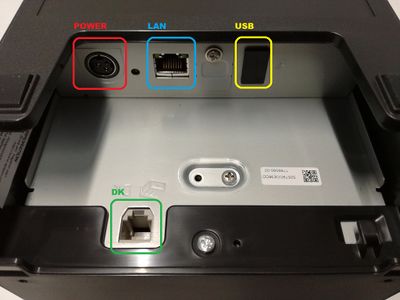

3. Bouton de réglage du couteau. 4. Connecteurs en-dessous de l'imprimante.



5. DIPSWITCHES

Il n'y a pas de dipswitches sur cette imprimante.

6. PAPIER

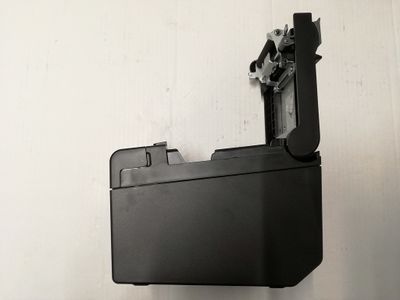

Cette imprimante sortir le ticket par le haut.





1. Ouvrir le capot 2. Placer le papier



7. SELF-TEST: IMPRESSION DES PARAMETRES

Connecter le bloc d'alimentation à l'imprimante

Eteindre l'imprimante.

Maintenir FEED et appuyer 1x sur l'interrupteur, au bout de 5s, l'imprimante sort un papier.

8. CONFIGURATION AVEC TM-T20III UTILITY

Cette imprimante réseau obtient une adresse dès qu'elle est connectée au réseau.



8.1 Configuration réseau

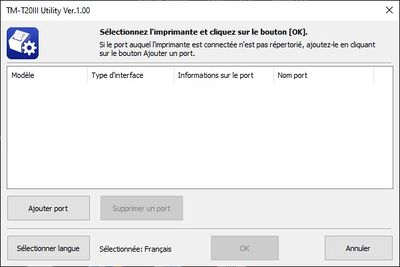

1. Connecter le réseau, attendre l'impression de l'adresse 2. Appuyer sur Ajouter port

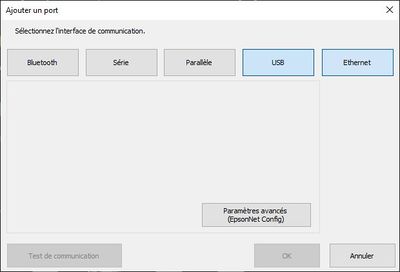

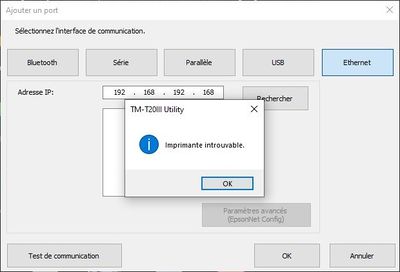

3. Appuyer sur Ethernet 4. L'imprimante est introuvable


5. Utiliser l'adresse fournie par l'imprimante et faire OK 6. Sélectionner l'imprimante à cette adresse et faire OK

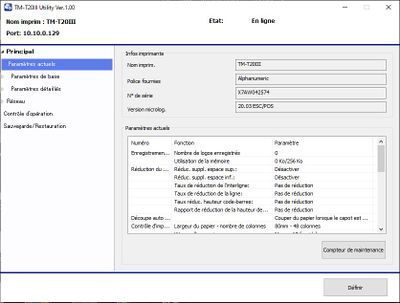

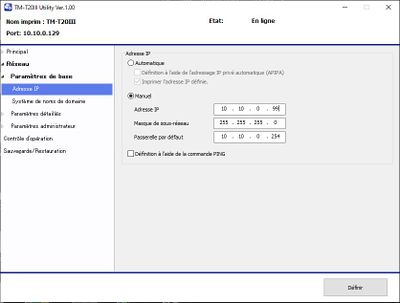

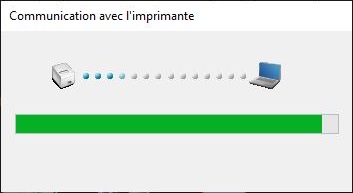

7. L'imprimante communique 8. Naviguer vers Réseau > Paramètres de base > Adresse IP

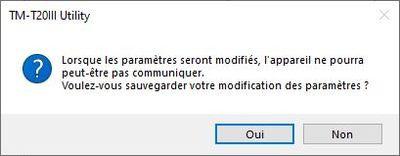

9. Fixer l'adresse, par exemple 10.10.0.99, et Définir 10. Confirmer l'avertissement
Epson-tm-t20III-utility-09-printer-communication.jpg Epson-tm-t20III-utility-10-printer-error.jpg

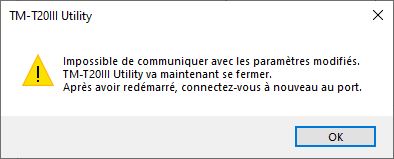

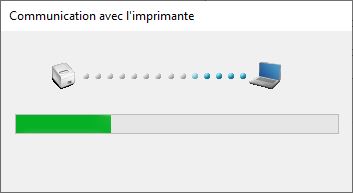

11. L'imprimante communique 12. Avertissement, utiliser la nouvelle adresse





8.2 Chargement du logo



Utiliser des logos au format BMP monochrome. Le logiciel est capable de convertir les JPG.



Network-patch-cable.png Epson-tm-t20III-utility-02-main-with-printer.jpg

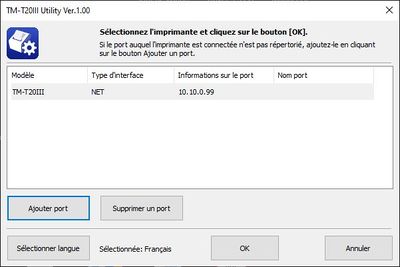

1. Connecter l'imprimante au réseau 2. Sélectionner l'imprimante et faire OK


3. L'imprimante communique 4. Principal > Paramètres de base > Enregistrement des logos
Epson-tm-t20III-utility-logo-02-convert-tram.jpg Epson-tm-t20III-utility-logo-03-convert-adjust.jpg
5. Appuyer pour Ajouter le logo et choisir le fichier 6. Ajuster la netteté du logo qui sera imprimé


7. Le programme applique un keycode automatique 8. Le keycode est mauvais, Modifier le mode logo


9. Mode sans utilisation du code clé et supprimer les logos 10. Rétablir le logo 1 et Enregistrer dans l'imprimante
Epson-tm-t20III-utility-logo-08-warning.jpg Epson-tm-t20III-utility-09-printer-communication.jpg
11. Confirmer l'enregistrement 12. L'imprimante communique


13. L'enregistrement est réussi 14. Définir et attendre la fin de la communication pour quitter
