CSI : LAW VISION 12

1. PRE REQUIS

  • Connaissances de base en réseaux informatiques
  • 1x PC pour configurer la caisse
  • 1x câble RJ45 (noir de préférence)
  • 1x rouleau 80mm thermique
  • Procédure CSI : Imprimante

2. MEMO

Système Interface Port Logo (px) Characters DP1
CSI Série COM3 384x256 42 1,2,8 ON et 3-7 OFF
Windows USB USB 384x256 48 1,2,4,8 ON et 3, 5-7 OFF



  • Law Vision 12+ 2021, version 9.2.5.0 non downgradable theme CSI NF sn 210503479

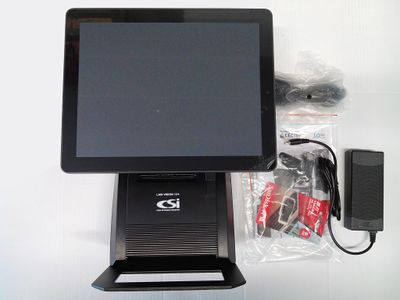

3. PACKAGE

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.


  • 1x caisse
  • 1x bloc d'alimentation 24V
  • 1x câble secteur
  • 1x clé USB
  • 3x clé Dallas
  • 1x kit de nettoyage
  • 1x manuel



4. CONNECTIQUE ET BOUTONS

  • Le bouton d'allumage est situé sur le côté gauche.
  • Le détecteur de clé dallas est situé sur le côté droit.
  • Retourner la caisse, les connecteurs sont situés en-dessous :


5. IMPRIMANTE

Retourner la caisse, les paramètres sont indiqué sur l'étiquette.

5.1 Configuration

  • Dans CONFIGURER > PARAMETRES NIVEAU 3 + > IMPRIMANTES, définir l'imprimante ticket sur la SORTIE 3.
  • CSI Law Vision 12 : Dans CONFIGURER > PARAMETRES NIVEAU 3 + > SORTIES SERIE, définir la SORTIE SERIE 3 avec 9600, 8, 1, AUCUN, RTS CTS.
  • CSI Law Vision 12+ : Dans CONFIGURER > PARAMETRES NIVEAU 3 + > SORTIES SERIE, définir la SORTIE SERIE 3 avec 115200, 8, 1, AUCUN, RTS CTS.



5.2 SELF-TEST : IMPRESSION DES PARAMETRES

  • Connecter le bloc d'alimentation.
  • Eteindre la caisse.
  • Maintenir FEED et appuyer 1x sur l'interrupteur, au bout de 5s, l'imprimante sort un papier.



5.3 PREPARATION DU LOGO

Attention, sur les Law Vision 10 et 12 en version inférieure à la 8.10.11.0 export, il y avait un bug d'affichage avec les logos de 384x192 pixels. Ce bug causait l'impression d'une grosse bande noire en-dessous. Il est possible de limiter cette bande noire à un "T" avec une dimension de 384x256 pixels. Ce problème semble actuellement résolu.

  • Préparer un logo au format BMP monochrome d'une dimension de 384x256 pixels.
  • Enregistrer le logo sur la clé USB.
  • Charger le logo depuis la clé USB avec CONFIGURER > PRAMETRES NIVEAU 2 + > OUTILS DE SAUVEGARDES + > CHARGEMENT LOGO.
  • Redémarrer la caisse.



5.4 Configuration de la section LOGO

  • Dans CONFIGURER > PARAMETRE NIVEAU 2 + > FORMATS D'IMPRESSION, insérer la section 50. DIVERS SECTION 29 :
  • Configurer avec MODIFIER SECTION :
    • Renommer le NOM de la section par LOGO.
    • Indiquer RIEN partout et mettre toutes les valeurs à zéro.
    • Paramétrer la LIGNE 1 ainsi : CENTRE, TAILLE NORMALE.
    • Paramétrer la LIGNE 1 > COLONNE 1 sur LOGO 1.
    • Paramétrer la LIGNE 2 ainsi : ALIGNE A GAUCHE, TAILLE NORMALE.
  • Sortir avec FERMER.
  • Dans CONFIGURER > PARAMETRES NIVEAU 3 > IMPRIMANTES > MODIFIER PILOTE UTILISATEUR TICKET, mettre la valeur hexadécimale 1D.2F.0.A pour LOGO 1.

6. AFFICHEUR CLIENT

  • Dans CONFIGURER > PARAMETRES NIVEAU 2 + > FONCTIONNALITES + > PERIPHERIQUES, sélectionner la SORTIE SERIE 4 pour l'AFFICHEUR EXTERNE.
  • Dans CONFIGURER > PARAMETRES NIVEAU 3 + > SORTIES SERIE, définir la SORTIE SERIE 4 avec 9600, 8, 1, AUCUN, AUCUN.

7. ERREURS

  • La caisse ne redémarre plus après extinction :
    1. Brancher l'alimentation, mais débrancher le cordon secteur, attendre que la LED de l'alimentation s'éteigne.
    2. Lorsque la LED est éteinte, attendre 30s.
    3. Après 30s, reconnecter et redémarrer.
  • La caisse ne redémarre plus après connexion du câble réseau :
    1. Déconnecter le câble réseau.
    2. Redémarrer et faire un reinitnet.
    3. Reconnecter le câble réseau et faire un reboot.
  • La dalle tactile est lente ou ne répond pas : Appliquer le patch 99-launch_tactile_law10-12.mdr.
  • Message Erreur d'impression après un reboot : Appliquer le patch 99-launch_tactile_law10-12.mdr.
