CSI : LAW VISION 10 (CONFIDENTIEL)

1. PRE REQUIS

  • 1x tournevis philips 4mm
  • 1x tournevis philips 2mm

2. MAINTENANCE

2.1 Remplacer la pile CMOS

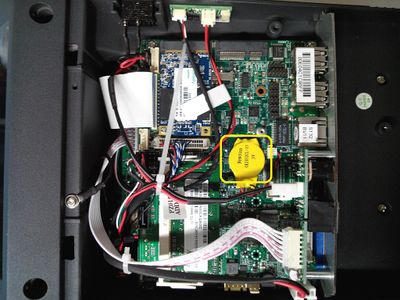

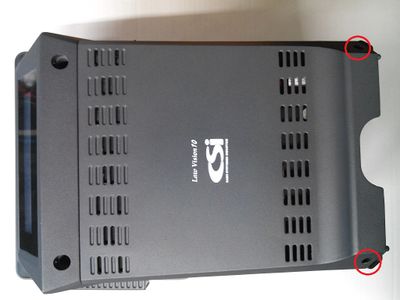

Csi-law-vision-10-back-remove-trap.jpg Csi-law-vision-10-motherboard-remove-battery.jpg
1. Retirer la face arrière 2. Remplacer la pile



2.2 Remplacer le SSD

Csi-law-vision-10-back-remove-trap.jpg Csi-law-vision-10-motherboard-remove-ssd.jpg
1. Retirer la face arrière 2. Remplacer le SSD



2.3 Remplacer les cartes tactile et VGA

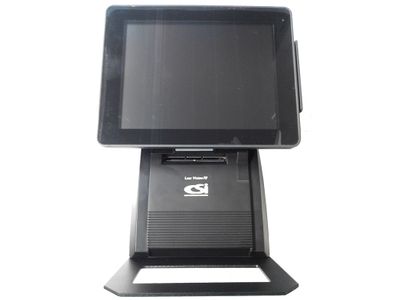

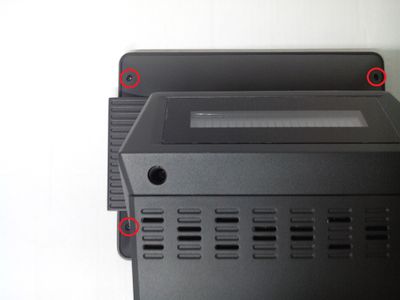

Csi-law-vision-10-back-remove-screen.jpg Csi-law-vision-10-front.jpg
1. Dévisser la dalle délicatement 2. Retourner la caisse délicatement

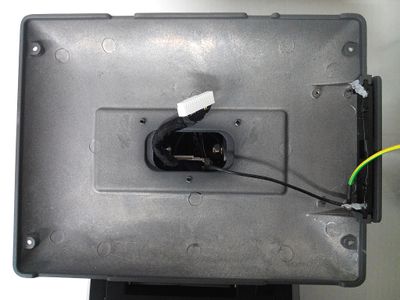

Csi-law-vision-10-screen-chassis.jpg Csi-law-vision-10-screen-back.jpg
3. Déconnecter délicatement le câble VGA 4. Retourner la dalle

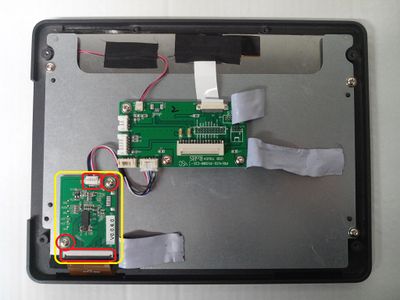

Csi-law-vision-10-screen-remove-touch-board.jpg Csi-law-vision-10-screen-remove-vga-board.jpg
5. Remplacer la carte tactile 6. Remplacer la carte VGA



2.4 Remplacer la dalle

Csi-law-vision-10-back-remove-screen.jpg Csi-law-vision-10-front.jpg
1. Dévisser la dalle délicatement 2. Retourner la caisse délicatement
Csi-law-vision-10-screen-chassis.jpg Csi-law-vision-10-screen-back.jpg
3. Déconnecter délicatement le câble écran 4. Retourner la dalle

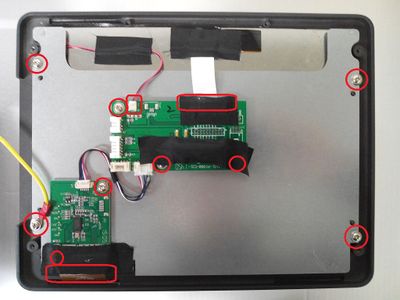

Csi-law-vision-10-screen-remove-frame.jpg Csi-law-vision-10-screen-remove-all.jpg
5. Remplacer la dalle uniquement 6. Remplacer l'écran (retirer tout)
