CSI: GIANT-100 (CONFIDENTIEL)

1. PRE REQUIS

  • 1x tournevis philips 3mm ou 4mm
  • Connaissances de base en réseaux informatiques
  • 1x PC pour configurer l'imprimante
  • 1x câble RJ45 (noir de préférence)
  • 1x adaptateur serial/USB
  • 1x Kit FL09XF01

2. FIRMWARE FLASH

Csi-giant-100-below-remove-cover.jpg Csi-giant-100-dipswitches.jpg
1. Retourner l'imprimante, soulever la trappe 2. Mettre le dipswitch 2.8 sur OFF et redémarrer avec FEED

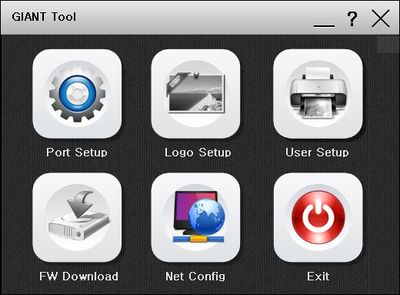

Csi-giant-tool-menu.jpg Csi-giant-tool-port-setup-serial.jpg

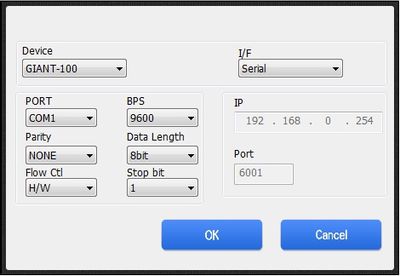

3. Connecter le PC et aller dans GIANT TOOL > Port Setup 4. Régler le port série selon l'imprimante

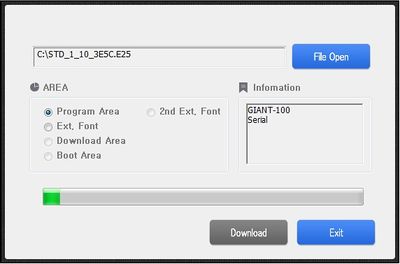

Csi-giant-tool-fw-download.jpg Csi-giant-tool-fw-download-complete.jpg
5. Charger le firmware avec GIANT TOOL > FW Download 6. Attendre la fin du tranfert pour redémarrer



3. MAINTENANCE

3.1 Remplacer la carte de communication

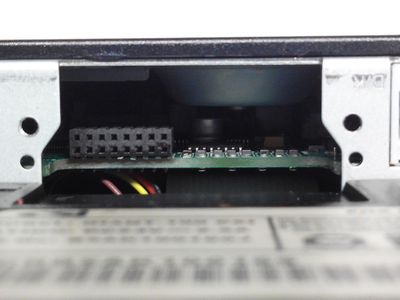

Csi-giant-100-net-board-remove.jpg Csi-giant-100-net-board-removed.jpg
1. Retourner l'imprimante et dévisser la carte 2. Remplacer la carte



3.2 Remplacer : carte mère, châssis, capot, couvercle, boutons

Csi-giant-100-net-board-remove.jpg Csi-giant-100-net-board-removed.jpg
1. Retourner l'imprimante et dévisser la carte 2. Retirer la carte

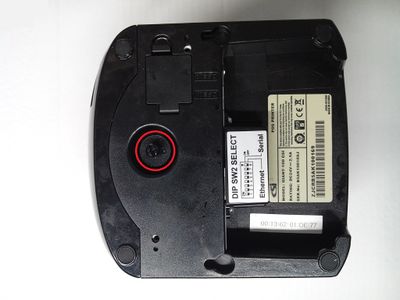

Csi-giant-100-no-board-remove-screw.jpg Csi-giant-100-no-net-board-remove-chassis.jpg

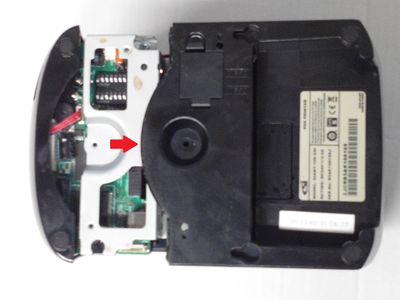

3. Retirer la visse qui bloque le châssis 4. Faire glisser le châssis vers l'arrière

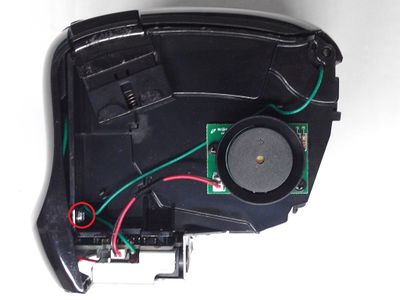

Csi-giant-100-right-side-remove-screw.jpg Csi-giant-100-left-side-remove-screw.jpg

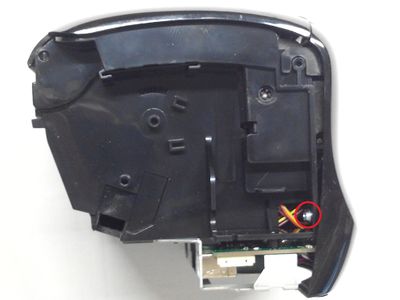

5. Retirer la vis côté droit 6. Retirer la vis côté gauche

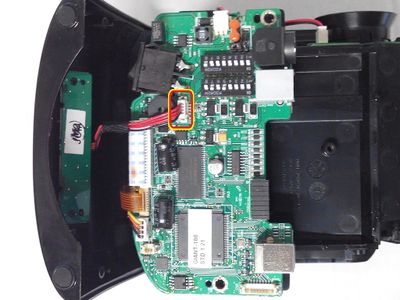

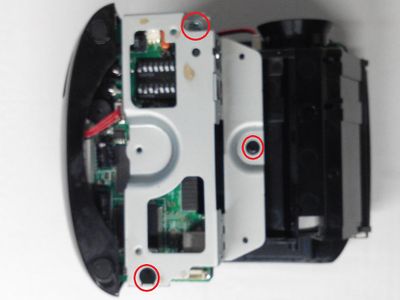

Csi-giant-100-no-chassis-remove-frame.jpg Csi-giant-100-motherboard-remove-front-panel.jpg
7. Retourner l'imprimante et dévisser le cadre 8. Déconnecter la face avant de la faire glisser vers le haut

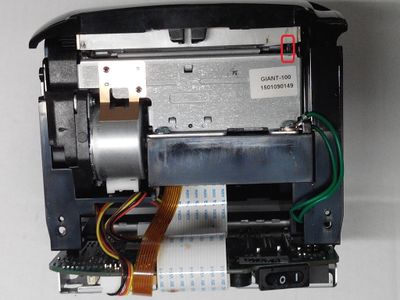

9. Capot bloqué : insérer le tournevis à gauche du couteau droit
