CSI: CI-10 (OUTDATED)

Ce produit n'est plus au catalogue.

1. PRE REQUIS

  • Connaissances de base en réseaux informatiques
  • 1x PC pour configurer le système Glory
  • 1x écran de PC avec port VGA
  • 1x câble RJ45 cat5E-FTP minimum
  • 1x dongle Glory

2. PACKAGE

Le package doit contenir au moins les éléments suivant (s'il y a plus c'est du bonus).

  • 1x module CPU DRBW100,
  • 1x module accepteur de monnaie CBW100,
  • 1x module accepteur de billets RBW100,
  • 1x tiroir pour CBW100,
  • 1x tiroir pour RBW100,
  • 2x kit de stickers,
  • 2x certificats de conformité,
  • 8x clés rouges,
  • 4x clés bleues,
  • 2x clés jaunes.

3. ASSEMBLAGE DU GLORY

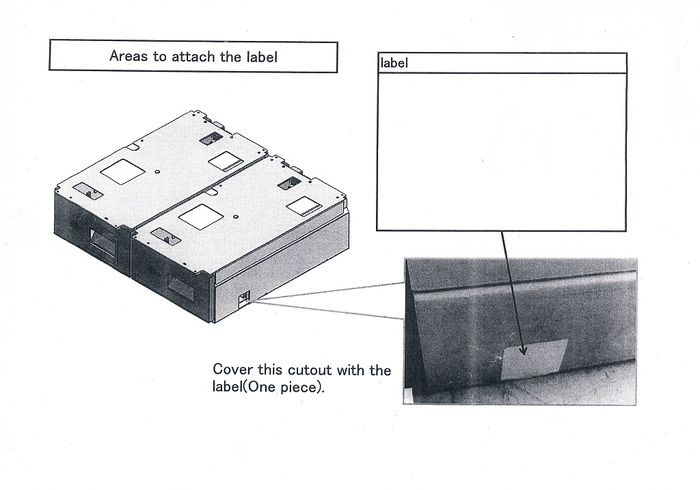

  • Coller les labels sur les trous des tiroirs comme indiqué :

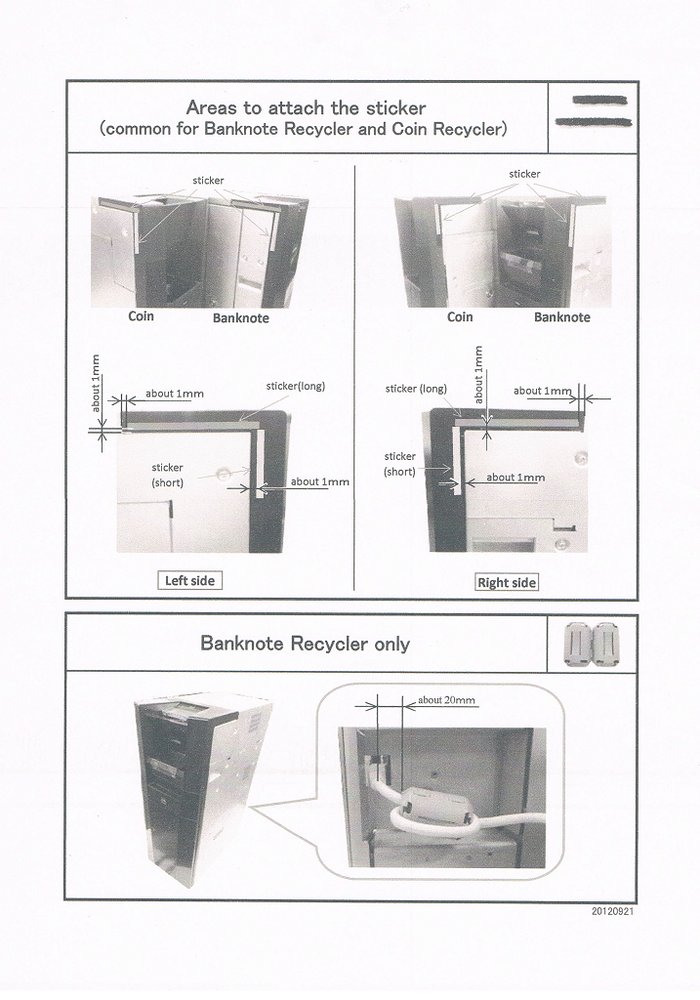

  • Coller les stickers sur les flancs comme indiqué :


  • Monter les modules sur leurs tiroirs respectifs.
  • Ouvrir les tiroirs, faire passer les câbles via les passe-câbles.
  • Interconnecter modules et tiroirs.
  • Connecter l'écran PC au système Glory.
  • Connecter le câble RJ45 au système Glory.
  • Refermer le système Glory.

4. DEMARRAGE

  • Le Glory démarre au bout de 2 min environs.
  • Si un écran est connecté, il affiche le message itializing....
  • Le fait que les modules soient éteints n'empêche pas le DRBW-100 de démarrer.

5. VERSION ET COMPACT FLASH

Il peut être intéressant de faire un backup de la compact flash afin de revenir en arrière suite à une MAJ ratée ou de faire démarrer un Glory capricieux.



5.1 Backup de la compact flash

  • Démarrer le Glory avec un écran connecté et vérifier la version affichée, idéalement ISP-K05 version 3.00.
  • Arrêter le Glory.
  • Ouvrir le tiroir contenant le module DRBW100, éteindre le module et noter le n° de série.
  • Dévisser le clapet de protection et retirer la compact flash.
  • A l'aide de DDWin, faire un backup de la flash qui sera nommé par exemple DRBW-100- + numéro de série + -ISP-K05-V300.
  • Remettre la compact flash en place, fermer le clapet, redémarrer le Glory.



5.2 Flash de la compact flash en version 3.00

  • Faire un backup de la compact flash.
  • Arrêter le Glory.
  • Ouvrir le tiroir contenant le module DRBW100, éteindre le module et noter le n° de série.
  • Dévisser le clapet de protection et retirer la compact flash.
  • A l'aide de DDWin, charger l'image ISP-K05_V300 sur la compact flash.
  • Remettre la compact flash en place, fermer le clapet, redémarrer le Glory.



6. CONFIGURATION DU GLORY

6.1 PC en statique

  • Connecter le câble RJ45 du Glory au port LAN du PC.
  • Démarrer le Glory et vérifier son adresse IP à l'écran, par défaut il s'agit de 192.168.0.25.
  • Fixer par exemple l'adresse IP du PC sur 192.168.0.10.



6.2 Login


  • Entrer le login glory,
  • Entrer le mot de passe glory110,
  • Valider avec le bouton Login.

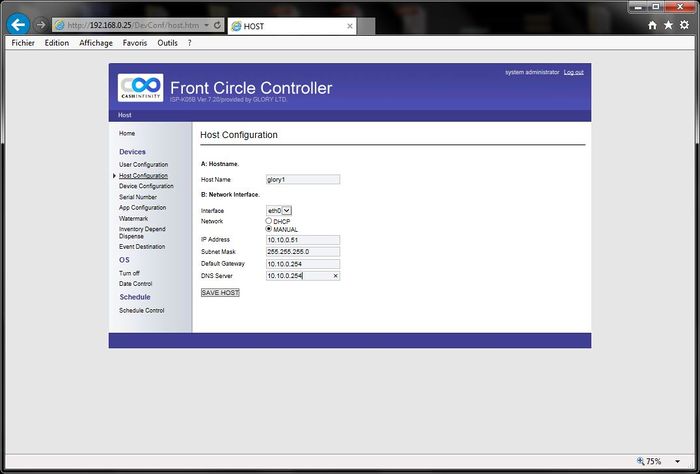

6.3 Page Host Configuration

  • La page Host Configuration permet de définir les paramètres réseau du Glory :
    • Définir Host Name par exemple sur glory1 pour le 1er système Glory du réseau et glory2 pour le suivant, etc.
    • Définir Interface sur eth0,
    • Définir Network sur MANUAL,
    • Définir IP Address par exemple sur 10.10.0.51 pour le 1er système Glory du réseau et 10.10.0.52 pour le suivant, etc.
    • Définir Subnet Mask par exemple sur 255.255.255.0,
    • Définir Default Gateway par exemple sur 10.10.0.254,
    • Définir DNS Server par exemple sur 10.10.0.254.


  • Valider avec SAVE HOST



6.4 PC dans le réseau Glory

  • Changer les paramètres réseau du PC pour être dans le même réseau que le Glory, par exemple 10.10.0.10.

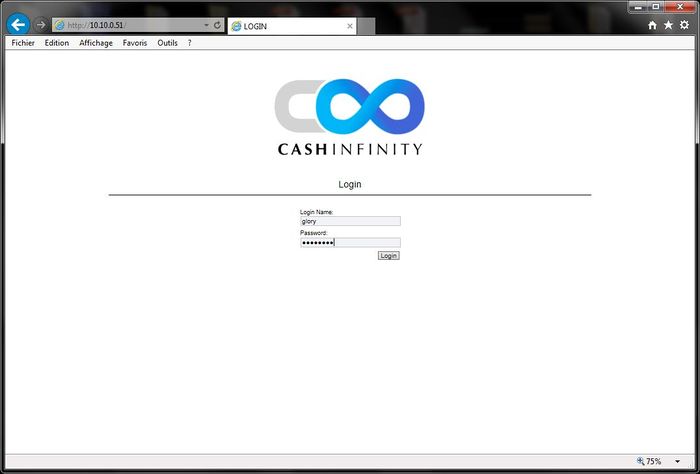

  • Lancer un navigateur à la page http://10.10.0.51/, la page de login du Glory s'affiche :


  • Entrer le login glory,
  • Entrer le mot de passe glory110,
  • Valider avec le bouton Login.



6.5 Page App Configuration

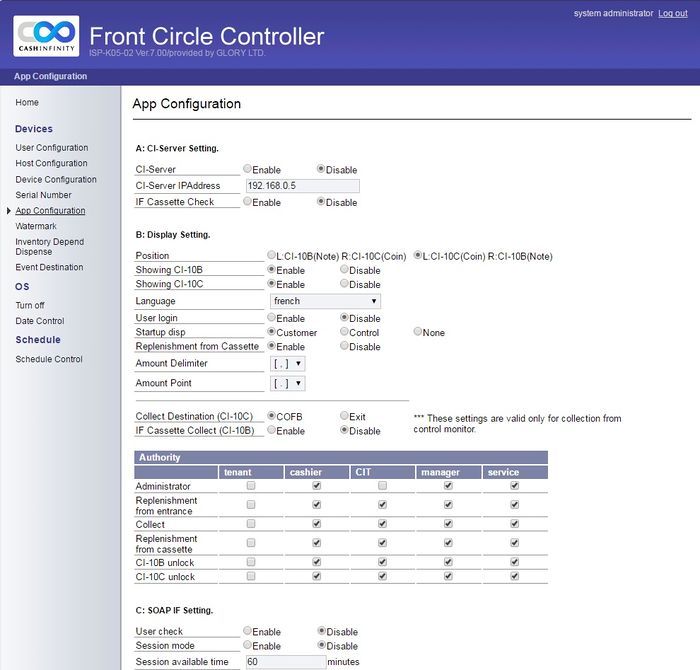

  • La page App Configuration permet de définir quelques réglages divers.
  • Si la cassette pièce est présente, il faut l'activer. Définir Collect Destination (CI-10C) sur COFB.




6.6 Page Watermark

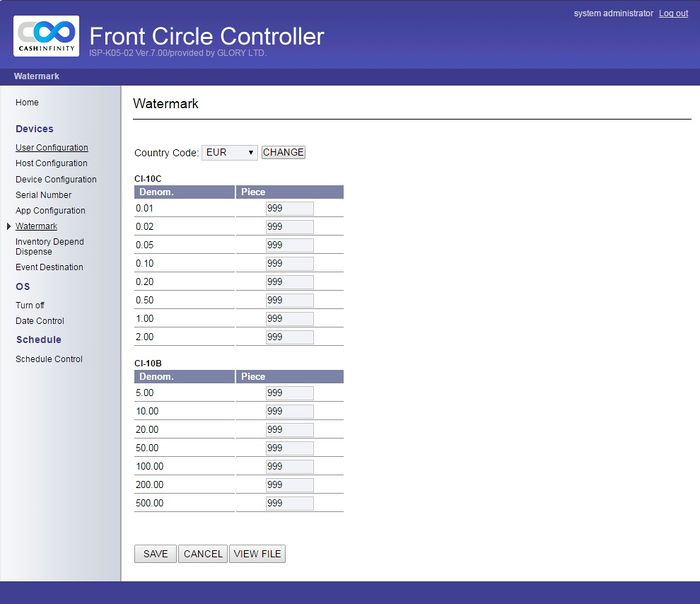

  • La page Watermark permet de définir le nombre de liquidités à conserver dans le Glory.




6.7 Page Event Destination

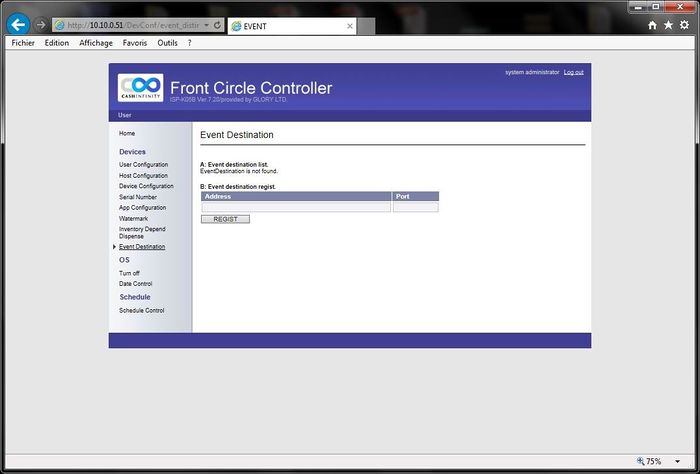

  • La page Event Destination affiche les appareils enregistrés par le Glory.
  • Vérifier que la liste est vide, sinon utiliser les boutons UNREGIST pour la vider :




6.8 Page Turn off

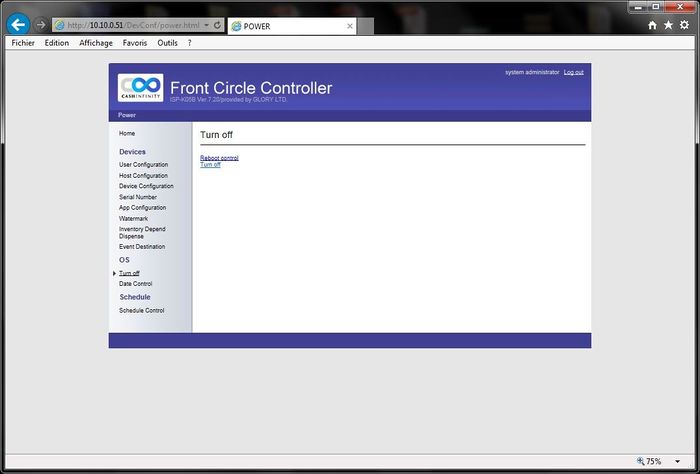

  • La page Turn off permet de redémarrer ou d'arrêter le système d'exploitation du Glory :

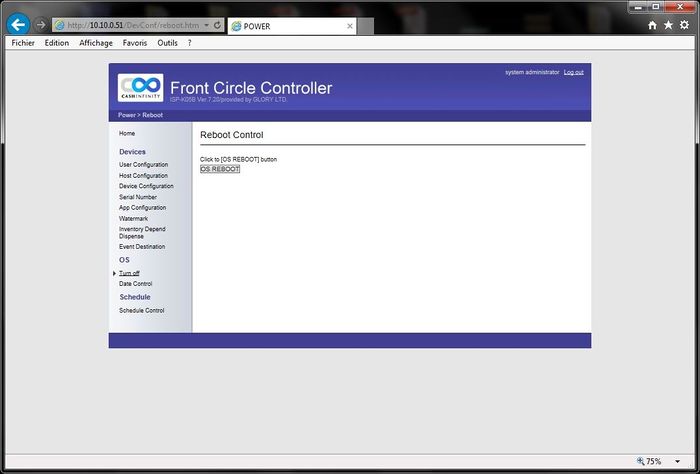

  • Reboot control permet de redémarrer le système en appuyant sur OS REBOOT.


  • Le système demande de confirmer avant de signaler si la commande est acceptée :

Glory-reboot-control-cmd-start.jpg Glory-reboot-control-cmd-accept.jpg

  • Turn off permet d'arrêter le système en appuyant sur OS TURN OFF.


  • Le système demande de confirmer avant de signaler si la commande est acceptée :

Glory-turn-off-cmd-start.jpg Glory-turn-off-cmd-accept.jpg



6.9 Vérifier les modules

  • Vérifier à l'écran si le Glory indique des erreurs.
  • Si les modules ne sont pas détectés, c'est qu'ils ne sont pas alimenté : Ouvrir les portes avant du Glory et mettre les modules sur ON.

7. GLORY 100: MAJ FIRMWARE VERSION 3.0.1

7.1 Pré requis

  • 1 module DRBW100
  • 1 module RBW100
  • 1 module CBW100
  • 1 carte compact flash de 2GB
  • 2 cartes compact flash d'au moins 4MB
  • L'image compact flash ISP_K05_VER301.ddi
  • Le firmware RBW-100_A004D.bin
  • Le firmware CBW-100_A004D.bin
  • 1 ordinateur avec l'utilitaire ddwin
  • 1 lecteur/graveur de compact flash



7.2 Préparation des cartes compact flash

  • Formater toutes les compacts flash en FAT32.
  • Flasher la compact flash de 2GB avec l'image ISP_K05_VER301.ddi en exécutant ddwin en administrateur.
  • Copier RBW-100_A004D.bin sur une compact flash d'au moins 4MB.
  • Copier CBW-100_A004D.bin sur une compact flash d'au moins 4MB.



7.3 Programmation du DRBW100 (CPU)

  • Déconnecter toutes les alimentations du système Glory.
  • Remplacer la carte compact flash du DRBW100 par la carte flashée sous ISP_K05_VER301.ddi.
  • Redémarrer le DRBW100 uniquement et scruter l'écran pour vérifier son bon fonctionnement.



7.4 Programmation du RBW100 (billet)

  • Déconnecter toutes les alimentations du système Glory.
  • Face au module, dévisser le panneau latéral droit.
  • Placer la carte avec RBW-100_A004D.bin.
  • Sur le groupe de 8 dipswitches, positionner le 2 sur ON.
  • Sur le groupe de 4 dipswitches, positionner le 1 sur ON et le 3 sur ON.
  • Attendre que le module affiche End avant d'éteindre.



7.5 Programmation du CBW100 (monnaie)

  • Déconnecter toutes les alimentations du système Glory.
  • Face au module, dévisser le panneau latéral gauche.
  • Placer la carte avec CBW-100_A004D.bin.
  • Sur le groupe de 8 dipswitches, positionner le 2 sur ON.
  • Sur le groupe de 4 dipswitches, positionner le 1 sur ON et le 3 sur ON.
  • Attendre que le module affiche End avant d'éteindre.




La position 6 ON du dipswitch active la redirection de l'overflow vers le tiroir glissant.



7.6 Programmation des nouveaux formats de billets

  • Connecter toutes les alimentations du système Glory.
  • Se connecter au Glory et aller dans Device Configuration.
  • Ajouter 37 -> 37 avec 8 -> 1 pour les billets de 5€.
  • Ajouter 37 -> 37 avec 9 -> 2 pour les billets de 10€.
  • Ajouter 37 -> 37 avec 10 -> 3 pour les billets de 20€.
  • Faire Save Settings.
  • Redémarrer le système Glory.

8. GLORY CI-10: MAJ BV BILL

Le Glory doit être vidé de son argent.



8.1 Pré-requis

  • Glory vide
  • Glory en version 3.00 minimum
  • 1x carte compact flash de 64MB minimum formatée en FAT32
  • Fichier de MAJ Bv



8.2 Créer les dénominations de billets

  • Se connecter au Glory et vérifier la version de l'ISP-K05.
  • Dans Device Configuration > CI-10B, appuyer sur ADD pour créer les dénominations suivantes :
Billets Nation Code Denomination Code Currency ID Value Revision
5€ 37 8 EUR 500 0
10€ 37 9 EUR 1000 0
20€ 37 10 EUR 2000 0
50€ 37 11 EUR 5000 0



  • Dans Device Configuration > CI-10B > BVSwap Setting, appuyer sur ADD pour créer les swaps suivants :
Billets Swap Number BVSwap Nation Code BVSwap Denom Code
5€ 1 37 -> 37 8 -> 1
10€ 2 37 -> 37 9 -> 2
20€ 3 37 -> 37 10 -> 3
50€ 4 37 -> 37 11 -> 4



  • Appuyer sur Save Settings.
  • Redémarrer le FCC avec Turn off > Reboot control > OS REBOOT.



8.3 MAJ Bv Bill 20€



  • Préparer une compact flash en FAT32 avec le fichier HVE-10_0108_MLT00010010_002.DLF.
  • Eteindre le module billet.
  • Ouvrir le panneau latéral droit pour accéder à la carte-mère.
  • Positionner le dipswitche en position 1,2 ON et 3,4,5,6,7,8 OFF.
  • Insérer la compact flash.
  • ­Mettre le module sous tension.
  • Appuyer sur le 2ème bouton (au milieu) pour entrer le code RAS 98 et utiliser le 3ème bouton (le bleu) pour valider.
  • Appuyer sur le 2ème bouton (au milieu) pour entrer le code RAS 01 et utiliser le 3ème bouton (le bleu) pour valider.
  • Lorsque le chiffre 3 apparaît, appuyer 3 fois sur le 3ème bouton (le bleu) pour démarrer la mise-à-jour.
  • ­Lorsque la MAJ est terminée, FF apparaît.
  • ­Eteindre le module.
  • ­Retirer la compact flash.
  • Positionner le dipswitche en position 2 ON et 1,3,4,5,6,7,8 OFF.
  • Si une erreur Fxx apparaît, il faut soit formater la carte, soit le fichier n'est pas compatible.
