LEJ: POS80D

1. PRE REQUIS

  • Connaissances de base en réseaux informatiques
  • 1x PC pour configurer l'imprimante
  • Réseau : 1x câble RJ45
  • Star Vision : 1x câble LEJ SERIAL-M80
  • Star Touch : 1x câble LEJ SERIAL-ESTEREL

2. MEMO

Baud rate Data Stop bit Parity Flow control
9600 8 1 none hardware



Factory address Preferred address Port
192.168.0.31/24 10.10.0.99/24 9100



3. PACKAGE

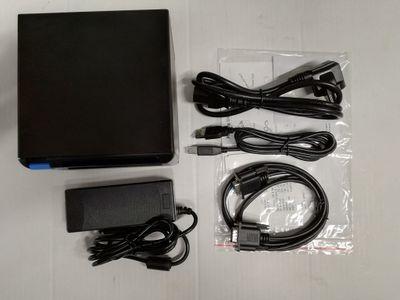

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.



400px lej pos80d package
  • 1x imprimante
  • 1x bloc d'alimentation 24V
  • 1x câble secteur
  • 1x câble série
  • 1x câble USB
  • 1x rouleau de papier
  • 1x CD-ROM
  • 1x manuel



4. CONNECTIQUE, BOUTONS

400px lej pos80d back 400px lej pos80d connectors detail

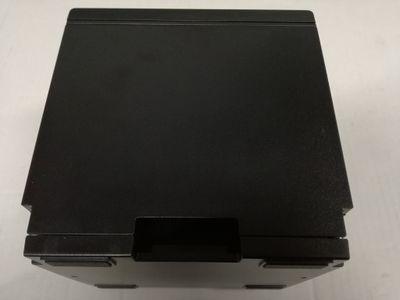

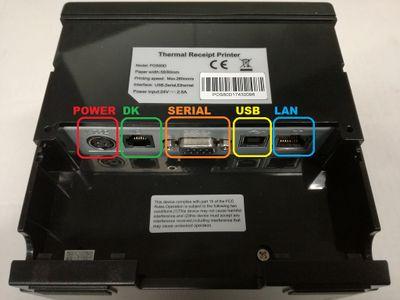

1. Retirer la plaque arrière. 2. Connecteurs en-dessous de la plaqu.
400px lej pos80d buttons

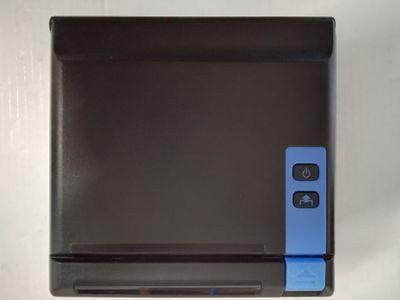

3. Boutons sur le front.



5. DIPSWITCHES

Il n'y a pas de dipswitches sur cette imprimante.

6. PAPIER

Cette imprimante peut sortir le ticket en haut ou en frontal.



6.1 Impression frontale: sens normal

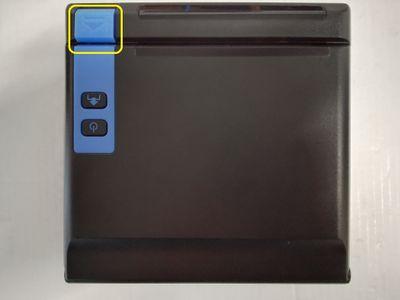

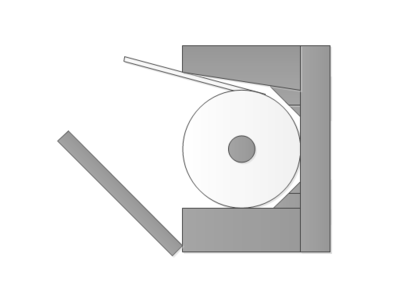

400px lej pos80d push open front 400px paper roll front direction
1. Ouvrir le capot 2. Placer le papier





6.2 Impression haut: Inversion de la position

400px lej pos80d back 400px lej pos80d below

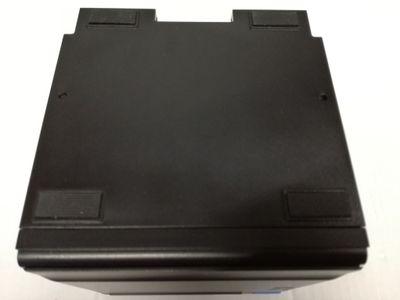

1. Retirer la plaque arrière 2. Retirer la plaque antidérapante

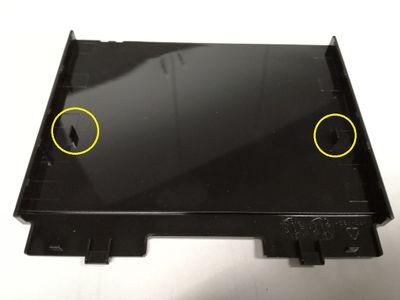

400px lej pos80d ground panel inserts to cut 400px lej pos80d below open

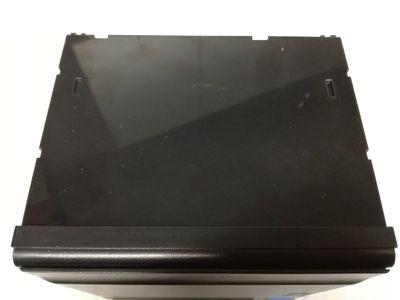

3. Couper les inserts de la plaque arrière 4. Placer la plaque arrière côté plat

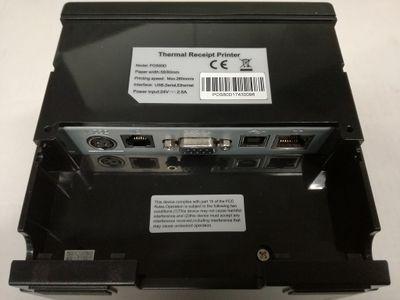

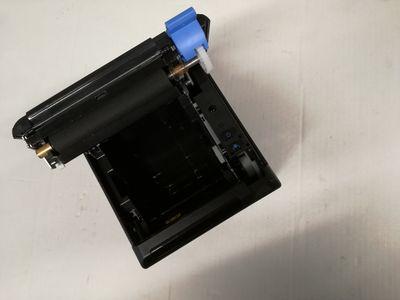

400px lej pos80d back open 400px lej pos80d inverted open
5. Placer la plaque antidérapante côté connecteur 6. L'imprimante sort le ticket vers le haut

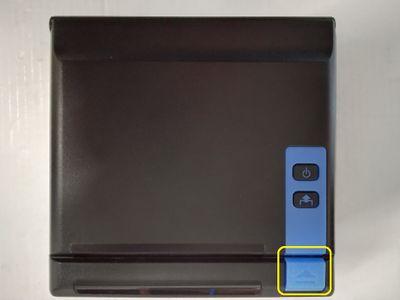

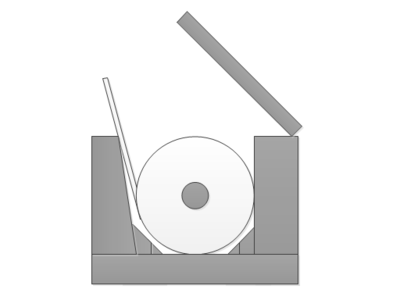

400px lej pos80d push open 400px paper roll common direction
7. Ouvrir le capot 8. Placer le papier



7. SELF-TEST: IMPRESSION DES PARAMETRES

  • Connecter le bloc d'alimentation à l'imprimante
  • Eteindre l'imprimante.
  • Maintenir FEED et l'interrupteur enfoncés, au bout de 5s, l'imprimante sort un papier.

8. CONFIGURATION

  • Eteindre l'imprimante.
  • Imprimer les paramètres : Par défaut l'imprimante a l'adresse 192.168.0.31.
  • Configurer le PC dans le même réseau que l'imprimante en lui attribuant une IP statique, par exemple 192.168.0.10.
  • Connecter le câble réseau au port LAN de l'imprimante au port LAN du PC.
  • Connecter le câble USB de l'imprimante au PC.



8.1 Chargement du logo

  • Préparer un logo au format BMP monochrome d'une largeur de 500 pixels.
  • Dans Printer Utility, appuyer sur Download Image In Compatible Mode :

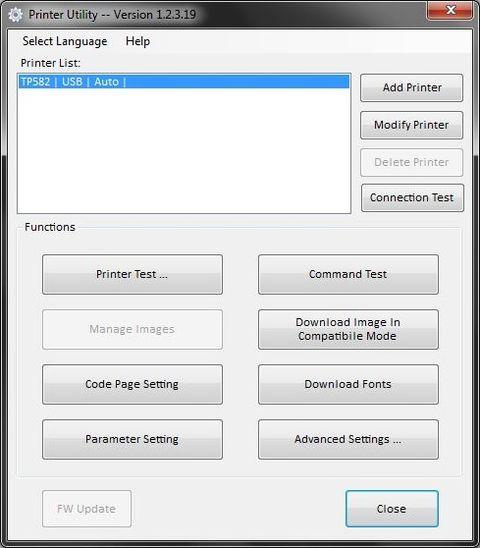

  • 480px lej pos80d printer utility menu

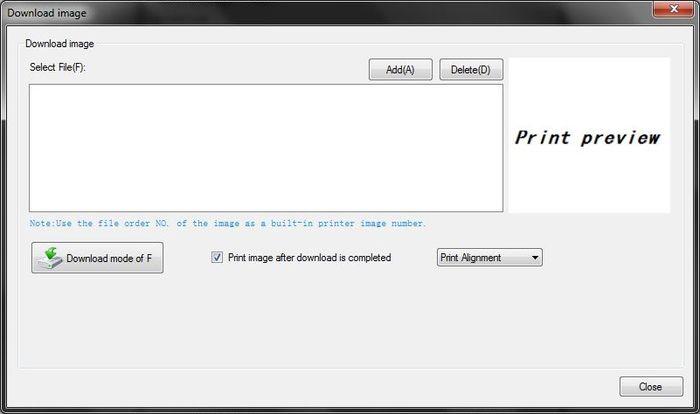

  • Ajouter l'image avec Add(A) et charger avec Download mode of F

700px lej pos80d printer utility download image

  • ​​​​Redémarrer l'imprimante.



8.2 Configuration réseau

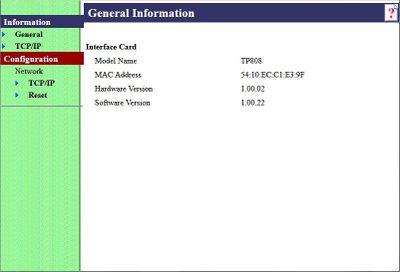

External link                                          400px lej pos80d net config status
1. Naviguer vers http://192.168.0.31/ 2. La page General Information afiche le statut

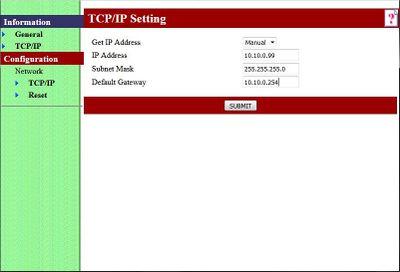

400px lej pos80d net config tcp ip
  • Définir Get IP Address sur Manual,
  • Définir IP Address par exemple sur 10.10.0.99,
  • Définir Subnet Mask par exemple sur 255.255.255.0,
  • Définir Default Gateway par exemple sur 10.10.0.254,
  • Valider avec Submit
3. Naviguer vers TCP/IP 4. Paramétrer l'interface réseau

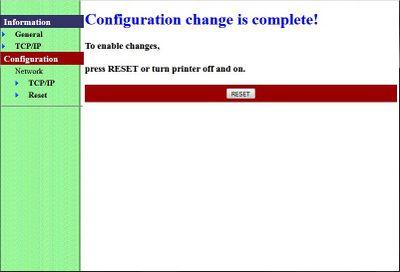

400px lej pos80d net config please reset 400px lej pos80d net config please wait

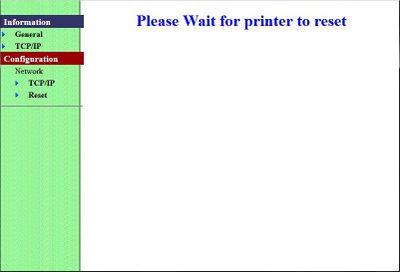

5. Réinitialiser l'imprimante avec Reset 6. Attendre



8.3 Configuration série

  • Eteindre l'imprimante.
  • Connecter le câble.
  • Allumer l'imprimante pour tester l'impression depuis la caisse.

9. COMPATIBILITE ESC/POS AVEC KWISATZ

Intégré dans BASE_WKW3.36



  • Installer le fichier C:\WKW3\LEJ_POS80D.FCI

10. ERREURS

  • Caractères chinois : Recharger les caractères standards PC(858)Europe à l'aide du logiciel de configuation.
