4POS: CDV-50

1. PRE REQUIS

  • Pas d'imprimante 24VDC : 1x alimentation 12VDC pour 4POS CDV-50
  • CSI Star Vision : 1x câble LEJ SERIAL-M80
  • CSI Star Touch : 1x câble LEJ SERIAL-ESTEREL

2. MEMO

BAUD RATE DATA STOP BIT PARITY FLOW CONTROL DP1
9600 8 1 none none 1,10 ON



3. PACKAGE

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.

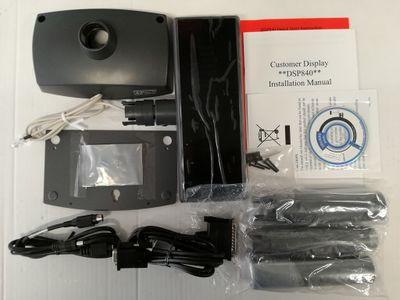

400px 4pos cdv 50 package
  • 1x afficheur
  • 3x tubes
  • 1x base
  • 1x plaque de base
  • 1x kit de visserie fermeture base
  • 1x kit de visserie fixation base
  • 1x câble série
  • 1x câble Y pour alimentation 24VDC
  • 1x CD-ROM
  • 1x manuel

4. CONNECTIQUE

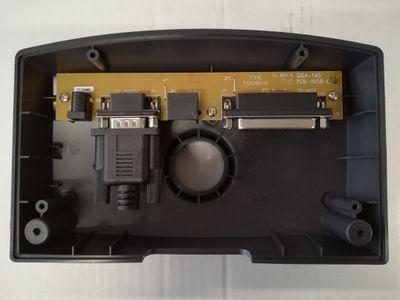

400px 4pos cdv 50 base open1. Ouvrir la base

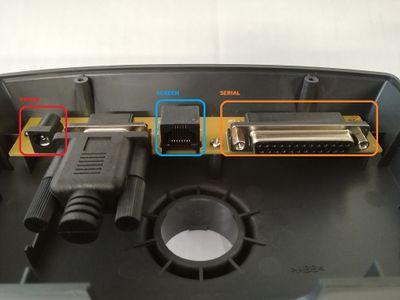

400px 4pos cdv 50 connectors detail2. Connecteurs dans la base

5. DIPSWITCHES

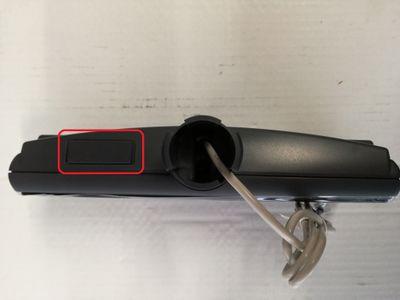

400px 4pos cdv 50 below screen remove cover1. Retourner l'afficheur, soulever la trappe

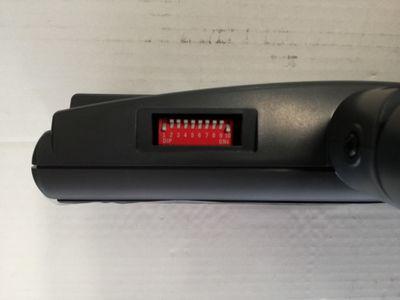

400px 4pos cdv 50 dipswitches2. Dipswitches

6. INSTALLATION

  • Emboîter l'afficheur, le nombre de tubes nécessaires et la base en faisant passe le câble d'affichage au milieu.
  • Présenter l'écran.
  • Présenter la plaque de base et préparer la fixation.
  • Connecter les câbles nécessaire au système
  • Tester.
  • Fermer la base et fixer.
