CSI : LAW VSION 10

1. PRE REQUIS

  • Connaissances de base en réseaux informatiques
  • 1x PC pour configurer la caisse
  • 1x câble RJ45 (noir de préférence)
  • 1x rouleau 80mm thermique
  • Procédure CSI : Imprimante

2. MEMO

Interface Port Logo (px)
Série COM3 384x256

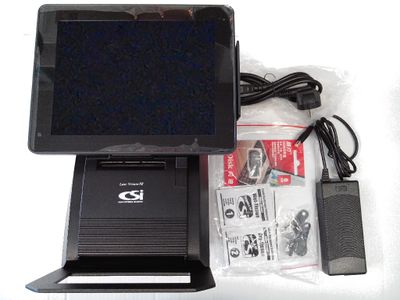

3. PACKAGE

Le package doit contenir au moins les éléments suivant, s'il y a plus c'est du bonus.

  • 1x caisse
  • 1x bloc d'alimentation 24V
  • 1x câble secteur
  • 1x clé USB
  • 3x clé Dallas
  • 3x kit de nettoyage
  • 1x manuel

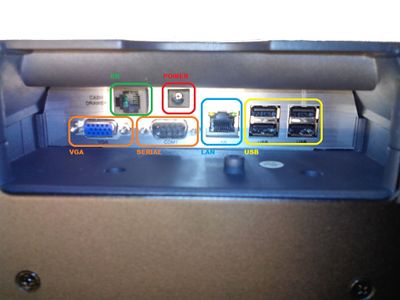

4. CONNECTIQUE

  • Retourner la caisse, les connecteurs sont situés en-dessous :


5. BOUTONS

  • Le bouton d'allumage est situé sur le côté gauche.
  • Le détecteur de clé dallas est situé sur le côté droit.

6. IMPRIMANTE

6.1 Configuration

  • Dans CONFIGURER > PARAMETRES NIVEAU 2 + > FONCTIONNALITES + > PERIPHERIQUES, sélectionner la SORTIE SERIE 4 pour l'AFFICHEUR EXTERNE.
  • Dans CONFIGURER > PARAMETRES NIVEAU 3 + > SORTIES SERIE, définir la SORTIE SERIE 3 avec 9600, 8, 1, AUCUN, RTS CTS.
  • Dans CONFIGURER > PARAMETRES NIVEAU 3 + > IMPRIMANTES, définir l'imprimante ticket sur la SORTIE 3.



6.2 Self-test : Impression des paramètres

  • Connecter le bloc d'alimentation.
  • Eteindre la caisse.
  • Maintenir FEED et appuyer 1x sur l'interrupteur, au bout de 5s, l'imprimante sort un papier.



6.3 Logo

Attention, il y a un bug d'affichage ! Si le logo fait 384x192 pixels, il y aura une grosse bande noire en-dessous. Cependant, il est possible de limiter cette bande noire à un "T" avec une dimension de 384x256 pixels.

  • Préparer un logo au format BMP monochrome d'une dimension de 384x256 pixels.
  • Enregistrer le logo sur la clé USB.
  • Charger le logo depuis la clé USB.
  • Redémarrer la caisse

7. AFFICHEUR CLIENT

  • Dans CONFIGURER > PARAMETRES NIVEAU 2 + > FONCTIONNALITES + > PERIPHERIQUES, sélectionner la SORTIE SERIE 4 pour l'AFFICHEUR EXTERNE.
  • Dans CONFIGURER > PARAMETRES NIVEAU 3 + > SORTIES SERIE, définir la SORTIE SERIE 4 avec 9600, 8, 1, AUCUN, AUCUN.

8. ERREURS

  • La caisse ne redémarre plus après extinction :
  1. Brancher l'alimentation, mais débrancher le cordon secteur, attendre que la LED de l'alimentation s'éteigne.
  2. Lorsque la LED est éteinte, attendre 30s.
  3. Après 30s, reconnecter et redémarrer.
  • La caisse ne redémarre plus après connexion du câble réseau :
  1. Déconnecter le câble réseau.
  2. Redémarrer et faire un reinitnet.
  3. Reconnecter le câble réseau et faire un reboot.
  • La dalle tactile est lente ou ne répond pas : Appliquer le patch 99-launch_tactile_law10-12.mdr.
  • Message Erreur d'impression après un reboot : Appliquer le patch 99-launch_tactile_law10-12.mdr.
